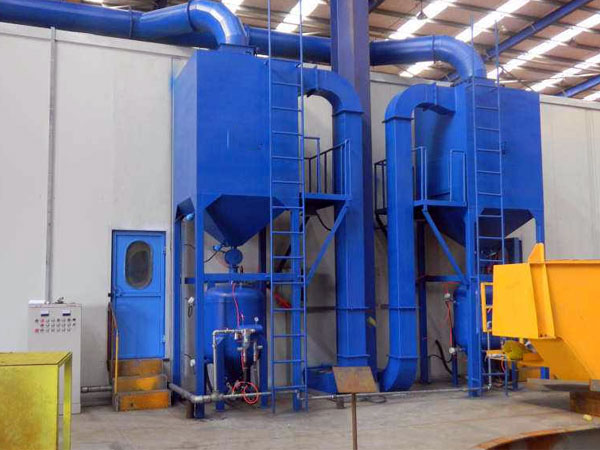

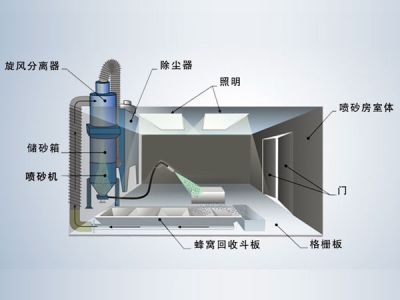

气力回收式喷砂房主要由房体、喷砂设备、磨料回收装置、通风除尘装置、磨料分选装置和电控装置组成。为了简化设备，可以将磨料回收和通风除尘两部分合并。风机通过蜂窝地板将磨料、粉尘、气流全部吸到磨料集中过滤器。含粉尘的气体经过滤器过滤，粉尘附着在过滤器外壁，干净气体则穿过过滤器一部分排出到厂房外，一部分循环到喷砂房内。磨料及重的粉尘继续经过磨料槽到分选器。分选器为一内外锥体结构，内外锥体之间有一可以调节的通道。通过调节芯体，可以改变气流通道截面，从而调节分离比例。分离过程为：?当磨料和粉尘通过通道时，由于重力的作用，粉尘和气体向上通过锥体之间的缝隙出来，而磨料与粗颗粒则掉到锥体下面的振动筛。振动筛进一步将磨料和粗颗粒分离，分离出来的纯净磨料通过筛孔进入指定料斗到喷砂罐再循环使用。通过分选器的粉尘与气体再经过一个过滤器过滤，干净的气体排出厂房外，粉尘则落入废料斗。

　　整个喷砂系统配置8个喷砂罐，每个喷砂罐配一把直径为10 mm?的喷枪、两个磨料料斗。8个喷砂罐分成两组，每组4个，分别放在各自专用的磨料料斗下面。不同组用于不同磨料，以保证磨料不混杂。

　　喷砂房体由钢板焊接而成，其骨架为门架式结构，门架之间用交叉连接杆连接，?门架通过安装块用地脚螺栓装在地面上。门架两面蒙压制的薄钢板，厚度为0．5~0．8 mm，表面喷漆。为了提高房体的使用寿命，房体内部粘贴厚度为6mm的耐磨橡胶板。橡胶板的技术参数为：?硬度38IRHD，拉伸强度26．6 MPa，延伸率81％?，撕裂强度83％?，磨耗指数(湿)108，温度范围一4-70℃?。

　　照明采用防尘照明系统，要求在离地l m处室内照度不小于650 lx。所有通向喷砂房的门都安装有电气连锁装置，保证打开任何一个门时，喷砂系统即停止工作。门外设警告灯，灯亮表示正在进行喷砂。

　　气力式喷砂系统因其无机械输送部件，所以无机械故障，维护简单。蜂窝地板直接安装在地面上，地基要求简单。气流上送下吸，降尘时间短，室内气流循环效果好，并与磨料回收共用一套系统，设备简单。
