钢管抛丸机自动上料装置

　　钢管抛丸机自动上料装置工作原理

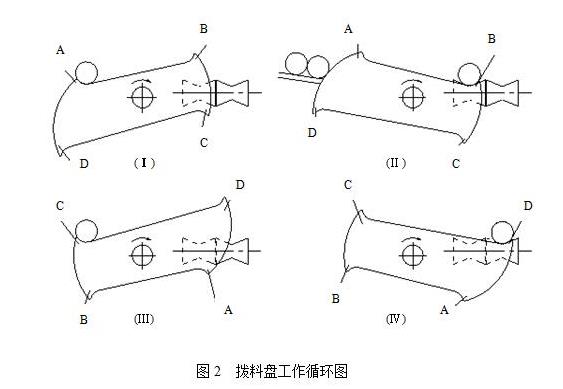

　　图2为拨料盘工作循环示意图,其工作原理如下：首先将多根需要抛丸处理的钢管放在带斜度的上料架1上，在重力作用下，钢管排列整齐靠紧在上料架下部挡块上，此时工件被定位；动力系统（减速机）为拨料盘2提供动力，通过链传动带动其顺时针旋转，拨料盘转动可将管子送到送料辊道上，送料棍子的连续旋转将工件送入抛丸室，进行下工序抛丸处理。拨料盘的工作循环如下：当拨料盘2处于位置Ⅰ时，拨料盘A点圆弧角将上料架上1个钢管托起，随着拨料盘2的顺时针旋转，拨料盘上A点向上抬起，B点向下方转动，在重力作用下，管子沿斜面AB滚动到B点圆弧角，拨料盘2继续转动，就将管子放置在内侧送料辊道5上，此时完成第一根管子上料；拨料盘2从位置Ⅱ开始继续转动，达到位置Ⅲ时，拨料盘另一个工作面上的C点圆弧角将第二根管子抬起，拨料盘重复前半周期的运动，其上D点圆弧角将第二根管子放置在外侧送料辊道5上（位置Ⅳ），此时拨料盘旋转一周，完成2根管子上料。上料时间节拍由动力系统传动速度控制。
